HIWIN CG 系列 抗扭矩型滚珠直线导轨

特征

O型结构设计

-高抗扭矩

全新油路设计

-滑块可充分润滑

滑轨搭配防尘覆盖带

-不锈钢材质
-
快速安装
-
避免刮油片密封部被螺栓孔破坏
-
预防外部粉尘从螺栓孔进入滑块内

应用

木工机械、工具机、研磨机、搬运设备、自动化设备、高抗扭矩


产品规格说明

CG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、滑轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。

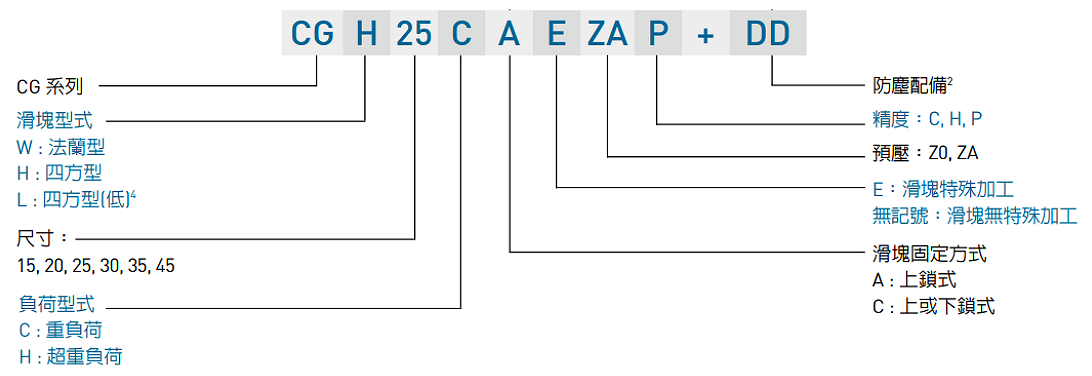

(1) 非互换性直线导轨产品型号

香港六台宝典

(2) 互换性直线导轨产品型号

互换型滑块产品型号

香港六台宝典

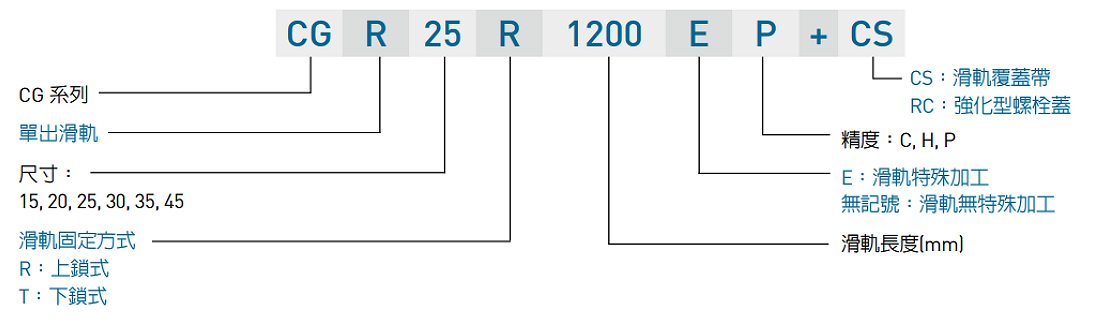

互换型滑轨产品型号
